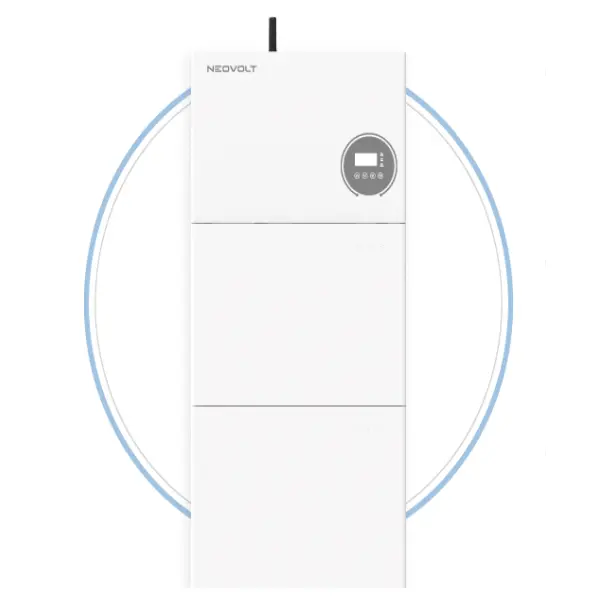

10kW 단상 하이브리드 인버터란 무엇이며 현대 에너지 시스템을 어떻게 지원합니까?

A 10kW 단상 하이브리드 인버터하나의 에너지 관리 시스템 내에서 태양광 패널, 배터리 저장 장치, 가정용 또는 상업용 부하, 유틸리티 그리드를 조정하도록 설계되었습니다. 높은 전력 수요, 불안정한 그리드 공급, 에너지 비용 상승 또는 제한된 옥상 공간을 다루는 사용자의 경우 올바른 인버터는 태양광 자체 소비를 개선하고 배터리 백업을 위한 구조화된 경로를 제공할 수 있습니다. 이 가이드에서는 10kW 단상 하이브리드 인버터의 작동 방식, 주요 구성 요소의 기능, 중요한 사양, 실제 에너지 요구 사항에 맞춰 안정적인 시스템을 계획하는 방법에 대해 설명합니다.

1. 10kW 단상 하이브리드 인버터의 이해

하이브리드 인버터는 태양광 인버터와 배터리 인버터의 기능을 하나의 조정 장치에 결합합니다. 태양광 발전과 에너지 저장을 완전히 별도의 시스템으로 처리하는 대신 태양광 패널, 배터리, 전기 부하 및 유틸리티 그리드 간의 전력 흐름을 관리할 수 있습니다. 이 구성은 그리드 전기 및 배터리 백업에 대한 액세스를 유지하면서 태양열 자체 소비량을 늘리려는 속성에 특히 유용합니다.

"10kW" 등급은 인버터의 공칭 AC 전력 용량을 나타냅니다. "단상" 명칭은 함께 작동하도록 설계된 전기 공급 장치의 유형을 식별합니다. 실제 전압, 주파수, 최대 전류, PV 입력 범위, 배터리 전압 범위 및 그리드 요구 사항은 특정 모델 및 시장에 따라 다릅니다.

하이브리드 인버터는 자체 소비, 배터리 백업, 사용 시간 에너지 관리, 그리드 충전 제어 등 여러 가지 작동 전략도 지원할 수 있습니다. 그러나 기능은 모델에 따라 다르므로 설치자는 시스템을 설계하기 전에 항상 제조업체의 기술 문서를 확인해야 합니다.

2. 다양한 에너지원을 어떻게 관리합니까?

하이브리드 아키텍처의 주요 장점은 조화로운 에너지 관리입니다. 태양광 전기는 DC 전원으로 생산되는 반면, 대부분의 가정용 및 상업용 가전제품은 AC 전원을 사용합니다. 배터리는 DC 에너지를 저장하고, 배전망은 AC 전원을 공급합니다. 인버터는 이러한 소스 간의 제어 및 변환 지점 역할을 합니다.

일반적인 자체 소비 전략에서 태양광 발전은 먼저 능동 부하를 공급합니다. 그러면 잉여 에너지가 배터리를 충전할 수 있으며, 허용되는 경우 추가 전기가 잠재적으로 그리드로 내보내질 수 있습니다. 태양광 생산량이 감소하면 선택한 작동 모드에 따라 그리드 전기가 사용되기 전에 배터리가 부하를 지원할 수 있습니다.

이러한 조정된 접근 방식은 일반적인 문제를 해결하는 데 도움이 될 수 있습니다. 태양광 발전은 종종 낮 시간에 최고조에 달하는 반면, 주거용 전기 수요는 저녁에 증가할 수 있습니다. 배터리 저장을 통해 주간 태양광 발전의 일부를 나중에 소비하도록 전환할 수 있습니다.

3. 10kW 용량이 중요한 이유는 무엇입니까?

10kW급 인버터는 소규모 주거용 설치보다 전기 수요가 상당히 높은 부동산에 적합할 수 있습니다. 이는 대규모 주택, 작업장, 소규모 상업용 건물, 농장, 사무실 또는 상당한 단상 부하가 있는 기타 시설에서 사용할 수 있습니다.

중요한 점은 단순히 '10kW'라는 숫자가 아닙니다. 인버터는 현장의 실제 부하 프로파일과 일치해야 합니다. 부동산은 훨씬 낮은 평균 부하를 유지하면서 모터, 펌프, 압축기, 에어컨 또는 기타 장비로 인해 발생하는 높은 단기 피크를 가질 수 있습니다.

4. 어떤 기술 사양이 가장 중요합니까?

제품 라벨을 보면 하이브리드 인버터가 유사해 보일 수 있지만 세부 사양은 크게 다를 수 있습니다. 신중한 비교는 정격 출력보다는 전기적 호환성에 초점을 맞춰야 합니다.

AC 출력 사양

단상 10kW 인버터는 일반적으로 전력망에 따라 50Hz 또는 60Hz의 공급 구성을 사용하는 시장에서 220~240V 범위에서 작동합니다. 일부 10kW 제품에는 220~240V에서 약 43~46A의 AC 출력 전류가 표시되어 있지만 정확한 값은 정격 전압 및 설계에 따라 다릅니다.

PV 입력 및 MPPT

최대 PV 입력 전압, 동작 전압 범위, 최대 PV 전류, 단락 전류, MPPT 채널 수는 필수 사양입니다. 더 많은 MPPT 채널은 지붕 방향, 음영 조건 또는 스트링 구성이 다를 때 더 큰 유연성을 제공할 수 있습니다.

능률

변환 효율은 생성된 에너지가 부하나 배터리에 도달하는 양에 영향을 미칩니다. 10kW 하이브리드 인버터 모델에 대해 공개된 사양은 90% 상위 범위에 접근할 수 있지만, 최대 효율을 모든 작동 조건에서 달성되는 효율로 해석해서는 안 됩니다.

보호 및 인클로저

실외 또는 까다로운 설치의 경우 먼지와 물에 대한 보호, 온도 관리, 서지 보호, 과전류 보호 및 적절한 설치 조건이 장기적인 신뢰성에 직접적인 영향을 미칠 수 있습니다.

예를 들어, 현재 시중에 나와 있는 10kW 단상 제품은 배터리 전압, MPPT 구성, 최대 PV 입력, AC 전류, 인클로저 정격 및 통신 인터페이스에서 상당한 변화를 보여줍니다. 이것이 최종 시스템 설계에 항상 정확한 모델 데이터시트를 사용해야 하는 이유입니다.

5. 배터리 보관은 어떻게 계획해야 합니까?

배터리 용량과 인버터 전력은 서로 다른 개념입니다. 10kW 인버터는 전력 용량을 설명하는 반면, 배터리 용량은 일반적으로 kWh로 표시되며 얼마나 많은 에너지를 저장할 수 있는지를 나타냅니다.

예를 들어, 사용 가능한 용량이 20kWh인 배터리가 자동으로 10kW를 지속적으로 공급할 수 있다는 의미는 아닙니다. 배터리의 최대 충전/방전 전류, 전압, BMS 제한, 온도, 충전 상태 및 인버터 호환성은 모두 실제 성능에 영향을 미칩니다.

설치 전 확인해야 할 배터리 관련 질문

• 배터리 전압이 인버터와 호환됩니까?
• 인버터가 배터리 화학 및 BMS 통신 프로토콜을 지원합니까?
• 최대 연속 충전 전류는 얼마입니까?
• 최대 연속 방전 전류는 얼마입니까?
• 사용 가능한 에너지는 얼마나 됩니까?
• 나중에 배터리 모듈을 추가할 수 있나요?
• 배터리 제조업체가 특정 인버터 모델을 승인합니까?

6. 태양광 발전 시스템은 어떻게 매칭되어야 합니까?

PV 어레이는 인버터의 허용 DC 전압, 전류, 최대 PV 전력 및 MPPT 작동 범위에 따라 설계되어야 합니다. 일부 10kW 단상 하이브리드 모델은 인버터의 AC 정격보다 높은 PV 입력을 허용하므로 햇빛이 약하거나 날씨가 좋지 않은 기간 동안 태양광 생산량을 향상시키는 데 도움이 될 수 있습니다.

예를 들어, 다양한 10kW 제품의 공개된 사양은 아키텍처에 따라 약 13kW에서 20kW 이상 범위의 최대 PV 입력 값을 보여줍니다. 이 수치는 일반적인 요구 사항이 아닌 예이며 인버터 제조업체의 제한 사항을 따라야 합니다.

PV 설계 체크리스트

1. 예상되는 연간 및 계절별 태양광 생산량을 계산합니다.
2. 최소 및 최대 스트링 전압을 확인하십시오.
3. 각 MPPT 입력의 최대 전류를 확인하십시오.
4. PV 개방 회로 전압의 저온 증가를 설명합니다.
5. 음영처리와 다양한 지붕 방향을 평가합니다.
6. 문자열 구성을 사용 가능한 MPPT 채널과 일치시킵니다.
7. 현지 전기 및 전력망 연결 요구 사항을 확인하세요.

전압 또는 전류 제한을 초과하면 장비가 손상되거나 시스템이 의도한 조건을 벗어나 작동할 수 있으므로 적절한 스트링 설계가 특히 중요합니다.

7. 정전 중에는 어떤 일이 발생합니까?

사용자가 하이브리드 시스템을 고려하는 주요 이유 중 하나는 백업 전원입니다. 그러나 "하이브리드"라는 단어만으로는 정전 중에 모든 인버터가 백업 전력을 공급할 수 있다는 것을 보장하지 않습니다.

백업 가능 시스템에는 일반적으로 호환 가능한 배터리와 그리드 전원 장애 시 유틸리티 그리드에서 보호된 부하를 분리하도록 설계된 인버터가 필요합니다. 그런 다음 인버터는 백업 회로에 적합한 로컬 AC 전원을 설정합니다.

표준 전력망 연결형 태양광 인버터는 일반적으로 전력망을 사용할 수 없을 때 종료되기 때문에 이러한 구별이 중요합니다. 유틸리티 네트워크에 의도하지 않은 전원 공급을 방지하려면 단독 운전 방지 보호가 필요합니다.

백업 계획에서 고려해야 할 사항

• 어떤 회로가 필수로 간주됩니까?
• 결합된 연속 하중은 무엇입니까?
• 시동 전류가 높은 기기는 무엇입니까?
• 백업 전원은 얼마나 오랫동안 유지되어야 합니까?
• 사용 가능한 배터리 에너지는 얼마나 됩니까?
• 정전 중에 태양전지 어레이가 배터리를 재충전할 수 있습니까?

예를 들어, 백업 회로는 모든 기기를 동시에 작동하려고 시도하는 대신 냉장고, 조명, 네트워킹 장비, 펌프, 보안 시스템, 컴퓨터 또는 선택된 HVAC 장비에 우선 순위를 지정할 수 있습니다.

8. 피해야 할 설치 문제는 무엇입니까?

많은 시스템 문제는 인버터 자체에 의한 것이 아니라 인버터, 배터리, PV 어레이, 전기 부하 및 설치 환경 간의 불일치로 인해 발생합니다.

부하의 크기 초과

백업 출력에 고전력 기기를 너무 많이 연결하면 과부하 보호 기능이 활성화될 수 있습니다. 대형 모터와 압축기는 시동 전류가 정상 작동 전류보다 훨씬 높을 수 있으므로 특별한 주의가 필요합니다.

배터리 한도 무시

10kW 인버터는 고출력으로 작동할 때 상당한 배터리 전류를 요구할 수 있습니다. 따라서 방전 용량이 부족한 배터리 뱅크는 실제 사용 가능한 인버터 전력을 제한할 수 있습니다.

잘못된 PV 스트링 구성 사용

전압과 전류는 날씨 변화에 따라 인버터의 지정된 입력 범위 내에서 유지되어야 합니다. PV 전압은 예상 작동 온도와 최악의 조건에서 모두 확인해야 합니다.

모든 하이브리드 인버터가 동일한 기능을 가지고 있다고 가정

백업 기능, 독립형 작동, 발전기 통합, 수출 제어, 그리드에서 배터리 충전, 병렬 작동 및 모니터링 기능은 모델마다 다릅니다. 이러한 기능은 "하이브리드"라는 단어에서 추론하기보다는 제품 설명서에서 확인해야 합니다.

9. 실용적인 에너지 시스템은 어떻게 구축할 수 있나요?

가장 신뢰할 수 있는 접근 방식은 헤드라인 전력 등급만을 기준으로 인버터를 선택하기보다는 현장의 에너지 동작부터 시작하는 것입니다.

이 접근 방식은 배터리, 태양광 어레이, 전기 위상 또는 실제 부하 프로필을 고려하지 않고 고전력 인버터를 선택하는 일반적인 구매 실수를 방지하는 데 도움이 됩니다. 적절하게 통합된 시스템은 보다 예측 가능한 에너지 관리 전략을 제공하는 동시에 사용 가능한 태양열 발전을 보다 효율적으로 활용할 수 있습니다.

전력 수요가 증가할 것으로 예상되는 기업과 가정의 경우 확장성도 고려해야 합니다. 배터리 확장, 병렬 인버터 작동, 통신 인터페이스, 모니터링 플랫폼 및 향후 PV 용량은 설치의 장기적인 가치에 영향을 미칠 수 있습니다.

10. 자주 묻는 질문

보다 안정적인 태양광 및 저장 솔루션 구축

10kW 단상 하이브리드 인버터는 현대 태양광+저장 시스템의 중앙 에너지 관리 구성 요소 역할을 할 수 있습니다. 그 값은 10kW 수치만으로는 결정되지 않습니다. 실제 성능은 인버터가 PV 어레이, 배터리, 전기 부하, 그리드 연결, 백업 요구 사항 및 운영 환경과 얼마나 잘 일치하는지에 따라 결정됩니다.

구매자와 프로젝트 기획자는 이러한 관계를 명확하게 이해하면 호환되지 않는 구성 요소, 예상치 못한 전력 제한 및 불필요한 시스템 비용을 더 쉽게 피할 수 있습니다. 특히 시스템이 백업 전원이나 수요가 높은 애플리케이션에 사용될 경우 설치 전에 전체 기술 사양을 검토하는 것이 필수적입니다.

(주)시나오유한회사애플리케이션 요구 사항, 시스템 호환성 및 프로젝트별 요구 사항에 중점을 두어 실용적인 인버터 및 에너지 시스템 솔루션을 찾는 고객을 지원할 수 있습니다. 목표가 태양열 자체 소비, 배터리 저장, 백업 전원 또는 보다 유연한 에너지 관리 시스템인지 여부에 관계없이 올바른 구성은 현장의 실제 전기 요구 사항에서 시작되어야 합니다.
