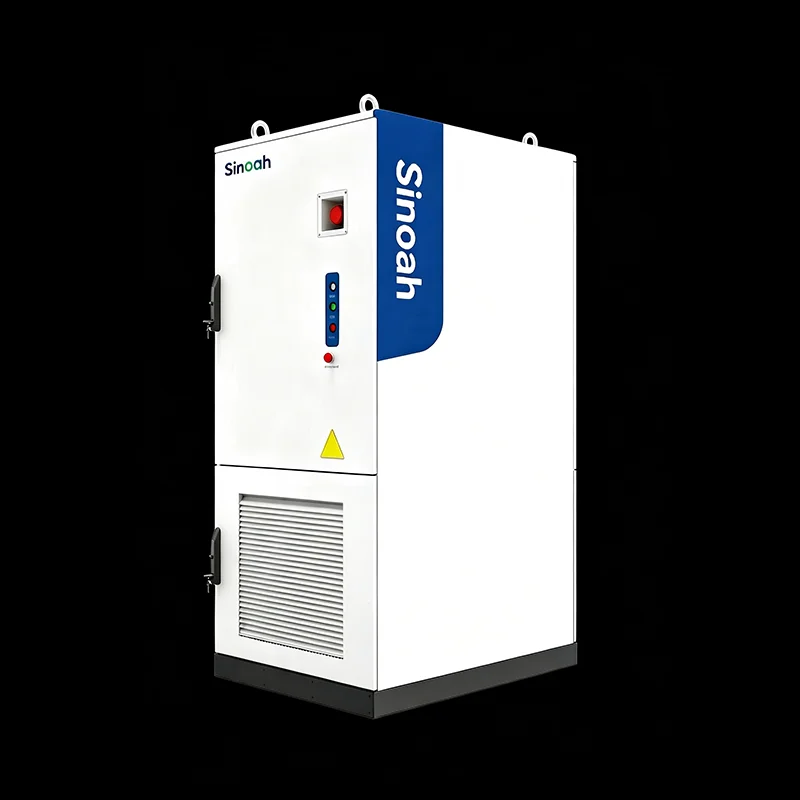

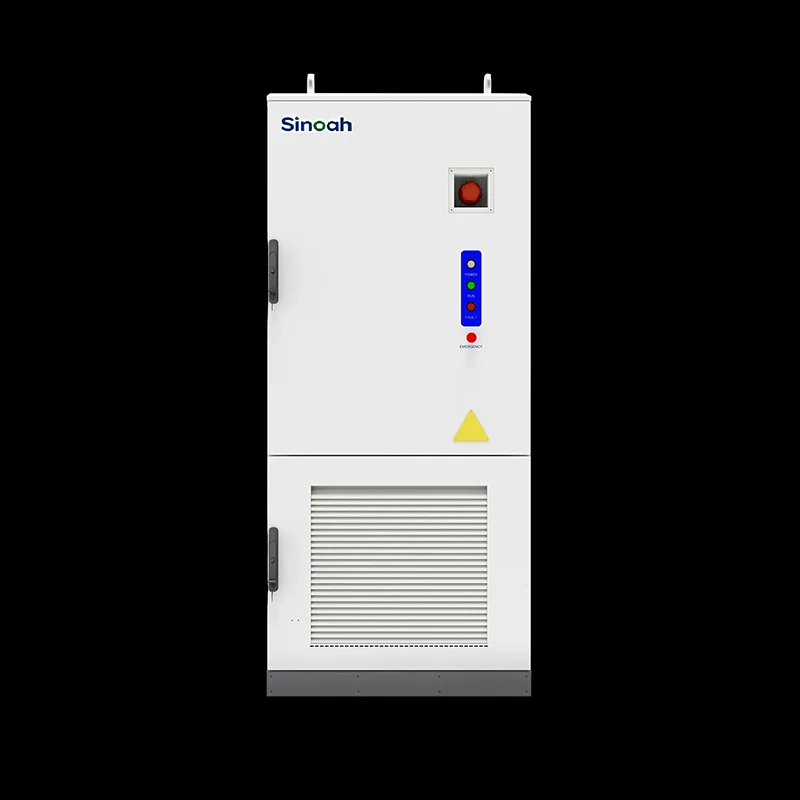

125kW / 261kWh 수냉식 ESS 캐비닛

314Ah LFP 셀, 8000개 이상의 주기 수명, 3°C 이내로 제어되는 셀 온도 차이 및 10년 셀 보증을 갖춘 Sinoah Energy 125kW/261kWh 액체 냉각식 ESS 캐비닛은 공장, 호텔, 창고, 상업용 건물, 태양광 발전 및 저장 프로젝트 및 EV 충전 장소에 ​​적합합니다. 컴팩트한 1050×1350×2400mm 인클로저는 약 1.4m²를 차지하며 까다로운 실외 설치를 위한 IP55 보호 기능을 제공합니다.

더욱 빠른 상업용 ESS 구축을 위한 올인원 설계

Sinoah Energy 125kW/261kWh 액체 냉각식 ESS 캐비닛은 상업용 에너지 저장에 필요한 주요 구성 요소를 하나의 공장 조립 시스템에 통합합니다. 배터리 시스템은 1P260S로 구성된 LFP 3.2V/314Ah 셀을 사용하여 728~936V DC 전압 범위에서 261kWh 용량을 제공합니다.

400V AC 출력을 갖춘 125kW 양방향 PCS는 배터리와 그리드 간의 양방향 전력 변환을 관리하는 동시에 통합 BMS는 셀 수준에서 배터리 상태를 지속적으로 모니터링합니다. 내장된 EMS는 피크 절감, 부하 이동, 요금 최적화, 재생 가능 에너지 활용 등의 운영 전략을 제어합니다. 통합 배전, 계량, 회로 차단기, 서지 보호, 냉각 및 에어로졸 화재 방지 기능을 통해 현장 설치의 복잡성을 더욱 줄일 수 있습니다.

캐비닛은 사전 조립 및 공장 테스트를 거쳤기 때문에 고객은 주로 설치 기반을 준비하고 필요한 전기 연결을 완료해야 하므로 별도로 설치된 배터리, PCS 및 제어 장비에 비해 배포 시간이 단축됩니다.

상업용 에너지 관리를 위한 125kW 전력 및 261kWh 용량

125kW 전력 출력과 261kWh 에너지 용량의 조합은 전력 수요 관리와 에너지 전환 간의 실질적인 균형을 제공합니다. 단기간에 수요 피크가 발생하는 기업의 경우 시스템은 그리드 전력 수요를 줄이기 위해 빠르게 방전할 수 있습니다. 시간대별 사용 애플리케이션의 경우, 비용이 저렴한 기간에 충전하고 전기 가격이 높을 때 방전할 수 있습니다.

실제 백업 기간은 연결된 로드에 따라 다릅니다. 일정한 125kW 부하에서 공칭 261kWh 용량은 시스템 손실 및 예비 설정 전 대략 2시간의 이론적 에너지 공급을 나타냅니다. 임계 부하가 낮으면 사용 가능한 백업 기간이 연장되어 캐비닛이 다양한 비상 전원 전략에 적합해집니다.

3°C 이내의 온도 균형을 갖춘 고급 액체 냉각

배터리 온도 균일성은 셀 노화, 안전성 및 장기적인 시스템 성능에 직접적인 영향을 미칩니다. Sinoah Energy ECO-E261LP-2A는 팩 수준 액체 냉각을 사용하여 셀 온도 차이를 3°C 이내로 유지합니다.

보다 균일한 셀 온도는 국부적인 열 스트레스를 줄이고 일관된 충전 및 방전 성능을 지원하는 데 도움이 됩니다. 액체 냉각 시스템은 PCS 및 기타 전기 구성 요소에 대한 강제 공기 냉각과 결합되어 하이브리드 열 관리 아키텍처를 생성합니다.

이 접근 방식은 컴팩트한 캐비닛 설계도 지원하므로 1050×1350×2400mm 인클로저에 261kWh의 배터리 용량을 넣을 수 있습니다. 이 시스템은 -25°C ~ +55°C의 주변 온도에서 작동하도록 설계되었습니다.

피크 감소, 부하 이동 및 태양광 최적화를 위한 지능형 EMS

통합 EMS를 통해 Sinoah Energy ESS 캐비닛은 변화하는 전기 수요 및 에너지 가격에 대응할 수 있습니다. 단순히 백업 배터리로만 작동하는 것이 아니라, 언제, 어떻게 전기를 저장하고 사용하는지 능동적으로 관리할 수 있다.

1. 피크 감소 및 부하 이동

전력 수요가 높은 기간 동안 EMS는 배터리에 방전을 명령하고 그리드에서 끌어오는 전력량을 줄일 수 있습니다. 수요가 적은 기간에는 시스템이 배터리를 재충전할 수 있습니다. 이는 기업이 수요 피크를 관리하고 전력 소비 프로필을 최적화하는 데 도움이 됩니다.

2. 사용 시간 요금 최적화

사용 시간 전기 요금에 따라 운영되는 기업은 비용이 저렴한 기간에 배터리를 충전하고 비용이 높은 기간에 방전할 수 있습니다. 재정적 이익은 지역 전기 가격, 운영 일정, 시스템 효율성 및 사이클링 전략에 따라 달라집니다.

3. PV + 스토리지 통합

태양광 PV를 갖춘 상업용 건물의 경우, 현장 수요가 낮을 때 잉여 태양광 발전량을 내보내는 대신 저장할 수 있습니다. 저장된 에너지는 나중에 태양광 발전이 감소할 때 사용될 수 있으므로 태양광 자체 소비가 향상되고 그리드 전기에 대한 의존도가 줄어듭니다.

4. PV + 스토리지 + EV 충전

EV 충전으로 인해 현장 전력 수요가 갑자기 증가할 수 있습니다. 125kW ESS 캐비닛은 충전 인프라의 에너지 완충 장치 역할을 하여 기업이 충전 부하를 관리하고 현장 전기 조건에 따라 비용이 많이 드는 그리드 연결 업그레이드의 필요성을 잠재적으로 줄이는 데 도움을 줍니다.

5. 비상 전원 공급 장치

백업 작업을 위해 구성된 경우 시스템은 전력망 중단 중에 지정된 중요 부하에 전원을 공급할 수 있습니다. 사용 가능한 백업 기간은 로드 프로필, 예비 설정, PCS 구성 및 현장 전기 설계에 따라 다릅니다.

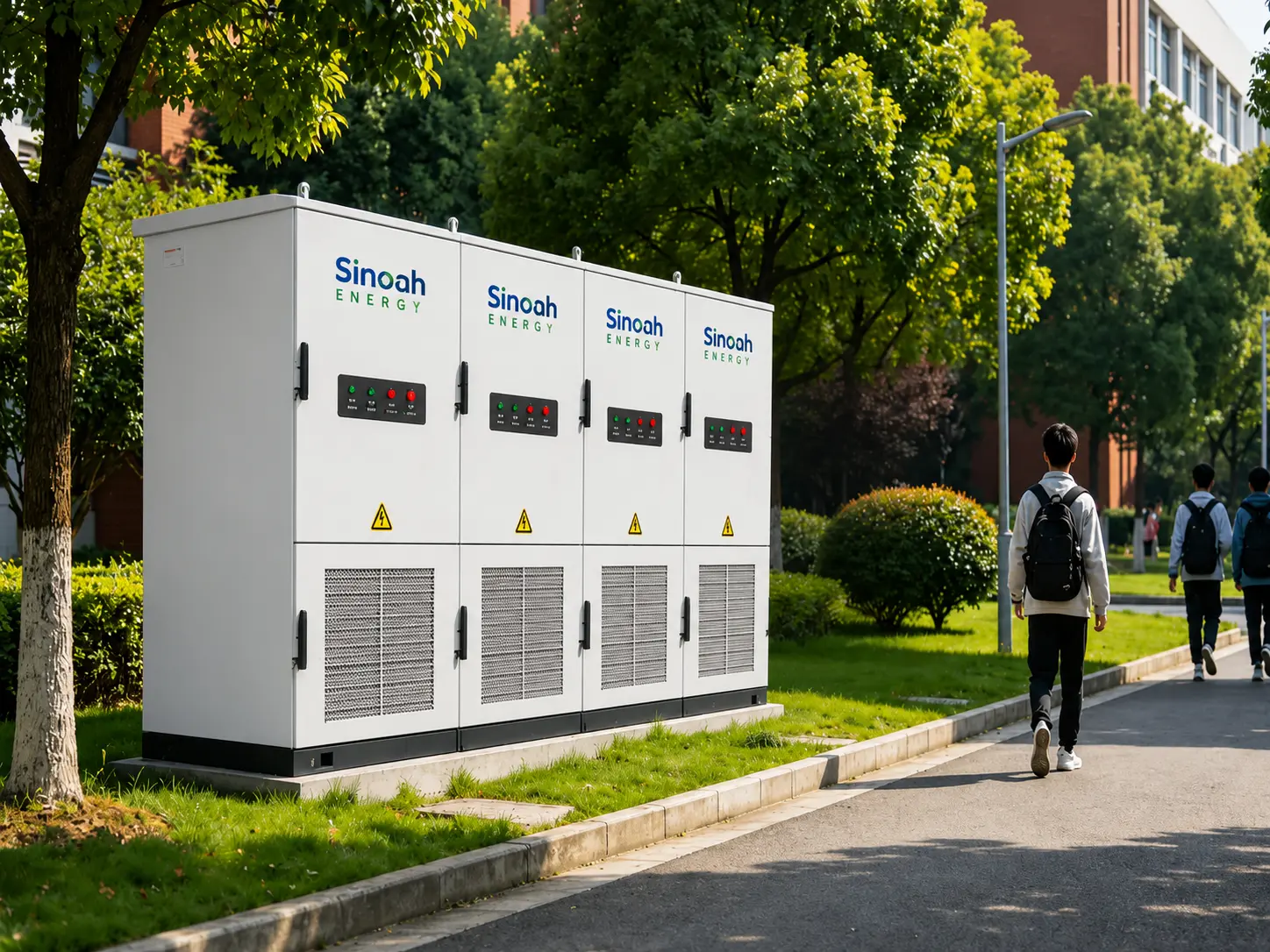

옥외 상업용 설치를 위한 소형 IP55 캐비닛

상업용 에너지 저장 프로젝트는 실내 공간이 제한적인 경우가 많으므로 실외 설치를 중요한 고려 사항으로 만듭니다. Sinoah Energy 캐비닛의 크기는 1050×1350×2400mm이며 약 1.4m²의 설치 공간을 차지합니다.

IP55 인클로저는 먼지 유입 및 물 분사로부터 보호 기능을 제공하며, C4 부식 방지 기능은 산업 및 해안 환경에서의 설치를 지원합니다. 프로젝트 환경에 따라 필요한 경우 C5 부식 방지도 사용할 수 있습니다.

설치 장소에는 적합한 콘크리트 기초, 충분한 환기 및 안전 공간, 검사 및 유지 관리를 위한 적절한 접근이 제공되어야 합니다.

다층 배터리 및 화재 안전 보호

상업용 환경에 261kWh 리튬 배터리 시스템을 배포할 때는 안전이 매우 중요합니다. Sinoah Energy는 캐비닛 내에서 셀 수준 모니터링, BMS 보호, 열 관리 및 화재 진압을 결합합니다.

BMS는 작동 조건을 모니터링하고 과전압, 저전압, 과전류, 과열 및 단락 조건으로부터 보호합니다. 에어로졸 기반 팩 수준 화재 진압 시스템은 배터리 수준에서 감지된 화재 이벤트에 대응하기 위해 통합되었습니다.

이 시스템은 UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 및 UL 9540A를 포함한 국제 표준 및 인증 요구 사항에 따라 설계되었습니다. 적용 가능한 그리드 규정 준수에는 목표 시장 및 프로젝트 요구 사항에 따른 EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 및 CEI0-16 구성이 포함됩니다.

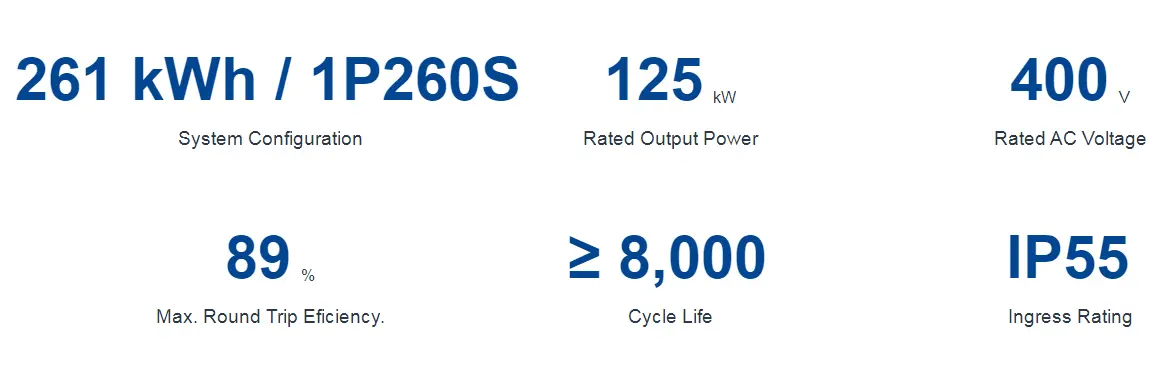

기술 사양

125kW/261kWh ESS 캐비닛의 일반적인 애플리케이션

1. 제조시설

기계, 생산 라인, 압축기 또는 기타 고출력 장비를 갖춘 공장에서는 이 시스템을 사용하여 수요 피크를 줄이고 에너지 소비를 저비용 기간으로 전환할 수 있습니다.

2. 호텔 및 상업용 건물

호텔, 사무실, 쇼핑 시설 및 기타 상업용 건물은 배터리 저장 장치와 태양광 PV를 결합하여 자체 소비량을 개선하고 피크 수요를 관리하며 전력망 중단 시 중요 부하를 유지할 수 있습니다.

3. 창고 및 물류센터

창고에서는 캐비닛을 사용하여 조명, HVAC, 냉장, 자동화 시스템 및 충전 장비의 전기 수요를 관리하는 동시에 필수 작업에 백업 에너지를 제공할 수 있습니다.

4. 상업용 태양광 + 저장 프로젝트

이 시스템은 현장 수요가 낮은 기간 동안 잉여 PV 발전량을 저장하고, 태양광 출력이 감소할 때 저장된 에너지를 방출하여 기업이 태양광 투자 가치를 높이는 데 도움을 줍니다.

5. 전기차 충전 인프라

ESS 캐비닛은 높은 충전 부하를 완충하고 동시 충전 수요가 그리드 연결에 미치는 영향을 줄여 상업용 EV 충전 애플리케이션에 추가 전력 용량을 제공할 수 있습니다.

예: 상업용 호텔 에너지 관리

150kW 태양광 PV 시스템, EV 충전 인프라, 연간 전력 소비량 약 450,000kWh를 갖춘 120개의 객실을 갖춘 호텔은 오후 체크인 및 저녁 운영 중에 상당한 수요 피크를 경험할 수 있습니다.

적절한 EMS 전략을 통해 Sinoah Energy 125kW/261kWh ESS 캐비닛은 현장 수요가 높은 기간에 방전하고, 잉여 태양 에너지를 저장하며, 저렴한 요금 기간에 충전할 수 있습니다. 잠재적인 절감액은 호텔의 실제 부하 프로필, 요금 구조, 태양광 발전, 운영 일정 및 지역 전력망 요금에 따라 달라집니다.

이러한 유형의 프로젝트의 경우 시스템은 단일 에너지 절약 전략에 의존하는 대신 최대 수요 관리, 태양열 자체 소비, 사용 시간 최적화 및 비상 전력 요구 사항을 동시에 처리할 수 있습니다.

장기적인 신뢰성 및 영국 기술 지원

Sinoah Energy는 상업용 에너지 저장 프로젝트를 위해 공장 직접 제조와 영국 기반 기술 지원을 결합합니다. 125kW/261kWh 시스템은 8000회 이상의 주기 수명과 10년 셀 보증을 제공하여 장기 프로젝트 계획을 지원합니다.

통합 시스템인 캐비닛은 배터리, PCS, BMS, EMS, 냉각, 배전 및 안전 기능을 위한 하나의 조율된 솔루션을 제공합니다. Sinoah Energy는 또한 다양한 상업 현장에 대한 프로젝트별 구성, 설치 계획, 시스템 확장 및 기술 요구 사항을 지원할 수 있습니다.

실제 적용: 객실 120개를 갖춘 호텔에서 에너지 비용을 30% 절감

영국 남동부의 객실 120개 호텔은 150kW 태양광 PV 시스템과 투숙객용 EV 충전 시설을 갖추고 있으며 연간 전력 소비량은 약 450,000kWh입니다. 호텔은 시간대 사용 요금제에 따라 운영되며, 최고 전기 요금은 32p/kWh, 비첨두 요금은 11p/kWh입니다.

설치 전, 오후 체크인, 주방 운영, 저녁 서비스 시간 동안 호텔의 전력 수요는 정기적으로 약 180kW에 달했습니다. 이러한 수요 피크로 인해 전기 비용이 증가한 반면, 호텔의 주간 태양광 발전의 일부는 상대적으로 낮은 속도로 전력망으로 수출되었습니다.

Sinoah Energy 125kW/261kWh 수냉식 ESS 캐비닛을 설치한 후 피크 절전, 태양광 최적화 및 사용 시간 에너지 관리를 위해 통합 EMS가 구성되었습니다. 오후 수요가 최고조에 달할 때 배터리는 전력망 수요를 약 180kW에서 125kW 미만으로 줄이기 위해 방전되어 잠재적인 연간 수요 관련 절감액이 £10,000 이상 발생합니다.

동시에, 이전에 수출된 잉여 태양광 발전량은 261kWh 배터리에 저장되어 저녁 운영 중에 사용될 수 있습니다. 예시적인 작동 조건에서 태양광 자체 소비량은 약 50%에서 85% 이상으로 증가하여 추가적인 전력 절감 효과를 가져왔습니다.

또한 이 시스템은 피크가 아닌 시간대에 밤새 약 11p/kWh로 충전하고 비용이 더 많이 드는 기간에는 약 32p/kWh로 방전했습니다. 21p/kWh의 가격 차이는 배터리 효율성과 사이트의 실제 운영 전략에 따라 관세 차익거래를 위한 추가적인 기회를 창출했습니다.

이러한 운영 가정을 바탕으로 호텔은 연간 총 £25,000 이상의 에너지 절감 효과를 달성하는 동시에 백업 전력 기능을 확보하고 태양광 PV 시스템의 활용도를 높일 수 있었습니다. 8000회 이상의 주기 수명과 10년 셀 보증을 갖춘 Sinoah Energy 시스템은 에너지 비용을 절감하고 전력 탄력성을 향상시키기 위한 장기적인 솔루션을 제공합니다.

자주 묻는 질문

1. 125kW/261kWh ESS 시스템은 기업에 얼마나 많은 비용을 절감할 수 있나요?

잠재적인 절감액은 전기 요금, 최대 수요 요금, 일일 부하 패턴, 태양광 발전, 배터리 운영 전략 및 현지 규정에 따라 달라집니다. 적합한 상업용 부지의 경우 피크 절감, 요금 차익거래 및 태양열 자체 소비량 증가를 통해 연간 상당한 비용 절감 효과를 얻을 수 있습니다. 예상 투자 회수 기간을 계산하기 전에 현장별 부하 및 관세 분석을 완료해야 합니다.

2. 시스템에 필요한 설치 공간은 얼마나 됩니까?

캐비닛의 크기는 1050×1350×2400mm이며 약 1.4m²의 설치 공간을 차지합니다. 전기 연결, 안전 요구 사항, 검사 및 유지 관리를 위한 적절한 콘크리트 기초와 충분한 간격이 제공되어야 합니다.

3. 수냉식과 공냉식의 차이점은 무엇입니까?

배터리 팩은 액체 냉각을 사용하여 셀 온도 차이를 3°C 이내로 유지함으로써 온도 균일성을 개선하고 열 스트레스를 줄이는 데 도움을 줍니다. 강제 공냉식은 PCS 및 기타 구성 요소에도 사용됩니다. 이 하이브리드 열 관리 설계는 공기 전용 배터리 냉각 시스템보다 더 정밀한 배터리 온도 제어를 제공합니다.

4. 261kWh 배터리는 얼마나 오랫동안 백업 전력을 제공할 수 있나요?

백업 기간은 실제 연결된 로드에 따라 다릅니다. 연속 125kW 부하에서 261kWh는 변환 손실, 운영 예비 및 시스템 제한을 고려하기 전 약 2시간의 이론적 배터리 에너지를 나타냅니다. 로드가 낮을수록 백업 기간이 길어질 수 있습니다.

5. 125kW/261kWh 시스템을 태양광 PV와 함께 사용할 수 있나요?

예. 통합 EMS는 PV 생성과 배터리 충전 및 방전을 조정할 수 있습니다. 잉여 태양 에너지는 나중에 사용하기 위해 저장할 수 있으므로 현장 태양열 소비를 늘리고 그리드 전기 구매를 줄이는 데 도움이 됩니다.

6. 시스템이 EV 충전을 지원할 수 있나요?

예. ESS 캐비닛은 상용 EV 충전 인프라와 통합될 수 있습니다. 충전 수요가 높을 때 추가 전력을 공급함으로써 현장 피크 부하를 관리하고 기존 그리드 연결에 대한 부담을 줄이는 데 도움이 될 수 있습니다.

7. 캐비닛이 옥외 설치에 적합한가요?

예. 캐비닛은 IP55 등급 인클로저와 C4 부식 방지 기능을 갖추고 있어 적절한 옥외 상업용 설치에 적합합니다. 설치 전에 현장 조건, 기초 설계, 간격, 화재 안전 요구 사항 및 현지 규정을 평가해야 합니다.
